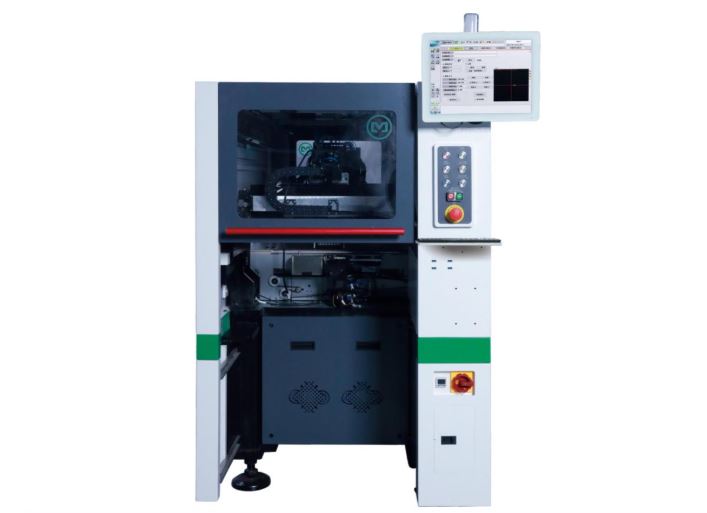

多功能贴片机 510S

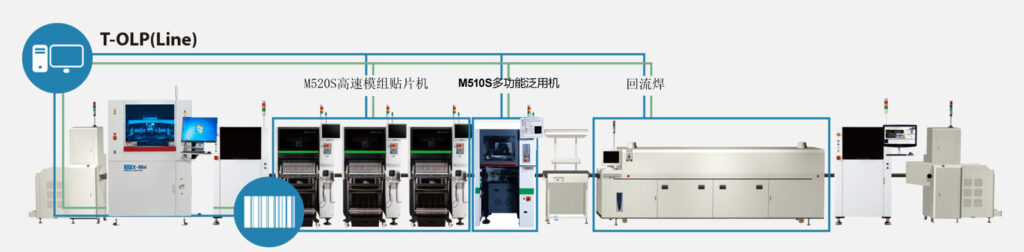

多功能贴片机 M510S,实现高速和高精度实装

多功能贴片机 510S

功能特点:

01 各类复杂元器件识别
02 高精视觉识别系统
03 高速飞拍技术
04 简单易用人机交互界面
05 静音直线电机驱动控制

优势描述:

最大支持同时 56 多种元件贴装;
贴片头宽间距,可以让大料、异型物料同取
采用线扫相机,解决长物料识别。
龙门双驱技术,高精驱动控制技术

产品参数:

定位方式 实时飞拍 + 固定拍照
轴杆数量 5 吸嘴 * 2 臂(轴杆间距 42mm/36mm)
最佳贴装速度 30000CPH
贴装精度(CPK≥1.0) ±0.025mm
对应元器件 0201~22*80mm(线扫相机),H:20mm
SOP、QFP、BGA 等
PCB 尺寸 双轨 MAX350mm(L)×300mm(W) ~ MIN 60mm(L)×60mm(W) H:0.5~9mm
单轨 MAX350mm(L)×550mm(W) ~ MIN 60mm(L)×60mm(W) H:0.5~9mm
喂料器数量 8mm-56 站
电源 / 气压 AC380V/50HZ;0.5-0.7Mpa
额定功率 3.5KW
机器重量 1700kg
外形尺寸 830mm(L)*2338mm(W)*1650mm(H)(PCB 流向为 L 方向)
